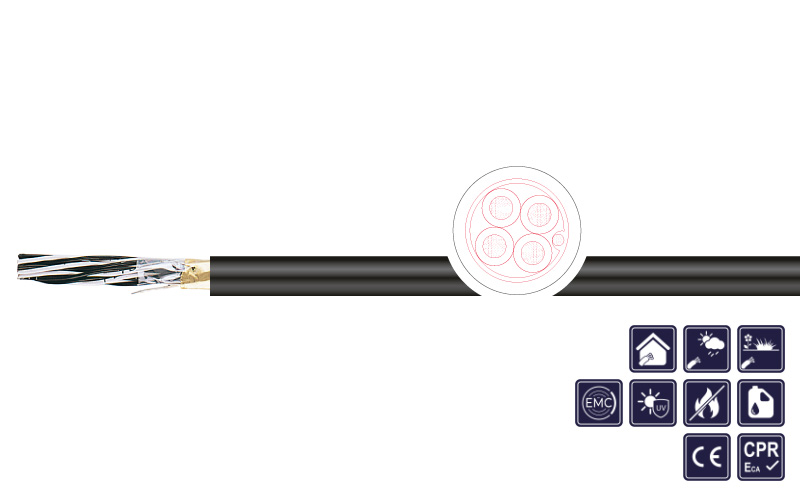

Use of cable

Instrumentationcable for optimal, lossless transmission of analogous and digital signals in measurement and process control technology. Suitable for intrinsically safe systems zone 1 and zone 2 group II classified areas acc. IEC 60079-14. Suitable for dry and humid rooms as well as outdoor use and laying underground. When laying in the ground the local building regulations have to be observed.

Special features

  • more steady at higher frequencies and temperatures (+90°C) by XLPE core insulation (cross-linked PE)
  • high crosstalk and low cable attenuation
  • largely resistant to acids, bases and usual oils
  • Oil resitance: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
  • robust version with strengthened outer sheath
  • suitable for intrinsically safe systems in zone 1+2 group II acc. IEC 60079-14
  • Sunlight resitance: UL 1581 Section 1200
  • flame-retardant acc. to IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)

Remarks

  • conform to RoHS; conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • also available without strengthened outer sheath as RE-2X(St)Y-fl
  • we are pleased to produce special versions e.g. fire-resistant (Mica), halogen-free, oil- and chemical-resistant (lead sheath or GuardSheath - unleaded), BS 5308, MESC etc. >> also available as compensation cable > INDUTHERM <<
Conductor material: Bare copper strand
Conductor class: 7-wired construction acc. to IEC 60228 cl. 2
Core insulation: XLPE (cross-linked polyethylene)
Core identification: Pairs single-coloured with numerals; core A: bk, core B: wh; triple: core A: wh, core B: rd, core C: bk, core A and C with numerals
Stranding: Pairs stranded in layers
Shield3: Plastic clad aluminium foil (24 μm) with subjacent tinned drain wire 0.5mm² (7x0.30 mm)
Outer sheath: PVC
Sheath colour: Black or blue RAL 5015 for intrinsically safe systems
Rated voltage: 300 V
Testing voltage: 1,5 kV
Conductor resistance: 0.5mm²: max.36.7 Ω/km; 0.75mm²: max.25.0 Ω/km; 1.0 mm²: max.18,5 Ω/km; 1.3mm²: max.14.2 Ω/km
Insulation resistance: Min. 5 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, s. Techn. Guidelines
Capacity: Max. 115 nF/km
Inductivity: Ca. 1 mH/km
Coupling: Max. 500 pF/500 m
Min. bending radius fixed: 7.5 x d
Operat. temp. fixed min/max: -40°C / +70°C
Operat. temp. moved min/max: - 5°C / +50°C
Burning behavior: Self-extinguishing and flame-retardant acc. to IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)
Resistant to oil: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
Standard: EN 50288-7

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
2000467 1 X 2 X 0,5 7,1 15,0 71,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000468 2 X 2 X 0,5 9,3 24,0 106,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000471 4 X 2 X 0,5 10,5 44,0 138,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000472 8 X 2 X 0,5 13,0 84,0 210,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000475 12 X 2 X 0,5 15,0 123,0 269,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000476 16 X 2 X 0,5 16,8 163,0 348,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000502 24 X 2 X 0,5 19,8 242,0 474,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003846 2 X 3 X 0,5 10,0 41,0 73,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003848 4 X 3 X 0,5 11,8 74,0 158,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003849 8 X 3 X 0,5 15,1 137,0 259,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003852 12 X 3 X 0,5 17,7 207,0 356,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003853 16 X 3 X 0,5 19,8 266,0 498,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003856 24 X 3 X 0,5 23,4 399,0 678,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003859 2 X 3 X 0,5 10,8 55,0 126,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003860 4 X 3 X 0,5 15,2 112,0 252,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003863 8 X 3 X 0,5 17,6 209,0 361,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003864 12 X 3 X 0,5 20,7 308,0 504,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003867 16 X 3 X 0,5 23,3 405,0 896,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003868 24 X 3 X 0,5 28,1 605,0 1.344,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000102 1 X 2 X 0,75 7,6 17,0 80,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000110 2 X 2 X 0,75 10,2 34,0 127,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000115 4 X 2 X 0,75 11,3 64,0 168,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000118 8 X 2 X 0,75 14,3 124,0 264,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000126 12 X 2 X 0,75 16,6 184,0 356,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000134 16 X 2 X 0,75 18,5 244,0 448,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2007296 20 X 2 X 0,75 20,4 301,0 352,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000139 24 X 2 X 0,75 22,0 364,0 620,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2001507 36 X 2 X 0,75 26,5 545,0 826,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000519 1 X 2 X 1 8,0 28,0 90,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000582 2 X 2 X 1 11,0 50,0 144,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000583 4 X 2 X 1 12,3 92,0 190,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000586 8 X 2 X 1 15,5 178,0 308,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000587 12 X 2 X 1 18,0 265,0 425,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000590 16 X 2 X 1 20,3 363,0 540,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000591 24 X 2 X 1 24,4 528,0 757,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000105 1 X 2 X 1,3 8,6 34,0 101,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000111 2 X 2 X 1,3 12,0 60,0 169,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000116 4 X 2 X 1,3 13,3 114,0 237,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000122 8 X 2 X 1,3 17,1 218,0 390,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000129 12 X 2 X 1,3 20,0 322,0 539,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000136 16 X 2 X 1,3 22,6 426,0 690,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000145 24 X 2 X 1,3 27,2 684,0 965,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003627 1 X 2 X 1,5 9,0 39,0 103,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003833 2 X 2 X 1,5 12,7 72,0 173,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003834 4 X 2 X 1,5 14,0 135,0 273,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003837 8 X 2 X 1,5 18,2 264,0 450,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003838 12 X 2 X 1,5 21,4 392,0 622,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003841 16 X 2 X 1,5 24,5 525,0 797,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2003842 24 X 2 X 1,5 29,1 781,0 1.113,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2001498 1 X 3 X 0,5 7,5 23,0 73,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2001443 1 X 3 X 0,75 7,9 32,0 105,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000107 1 X 3 X 1,3 8,9 50,0 110,0 black V1: INDUCOM RE-2X(ST)Yv-FL - schwarz / black
2000466 1 X 2 X 0,5 7,1 15,0 71,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000469 2 X 2 X 0,5 9,3 24,0 106,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000470 4 X 2 X 0,5 10,5 44,0 138,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000473 8 X 2 X 0,5 13,2 84,0 210,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000474 12 X 2 X 0,5 15,3 123,0 269,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000477 16 X 2 X 0,5 17,1 163,0 348,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000484 24 X 2 X 0,5 20,1 242,0 474,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003845 2 X 3 X 0,5 10,0 41,0 73,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003847 4 X 3 X 0,5 11,8 74,0 158,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003850 8 X 3 X 0,5 15,1 137,0 259,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003851 12 X 3 X 0,5 17,7 207,0 356,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003854 16 X 3 X 0,5 19,8 266,0 498,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003855 24 X 3 X 0,5 23,4 399,0 678,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000104 1 X 2 X 0,75 7,6 17,0 80,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000109 2 X 2 X 0,75 10,2 34,0 127,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000114 4 X 2 X 0,75 11,3 64,0 168,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000119 8 X 2 X 0,75 14,3 124,0 264,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000125 12 X 2 X 0,75 16,6 184,0 356,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000132 16 X 2 X 0,75 18,5 244,0 448,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2007297 20 X 2 X 0,75 20,4 301,0 352,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000140 24 X 2 X 0,75 22,0 364,0 620,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003857 1 X 3 X 0,75 7,9 32,0 105,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003858 2 X 3 X 0,75 10,8 55,0 126,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003861 4 X 3 X 0,75 15,2 112,0 252,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003862 8 X 3 X 0,75 17,6 209,0 361,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003865 12 X 3 X 0,75 20,7 308,0 672,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003866 16 X 3 X 0,75 23,3 405,0 896,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003869 24 X 3 X 0,75 28,1 605,0 1.344,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2007295 10 X 3 X 1 19,4 296,0 530,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000524 1 X 2 X 1 8,0 28,0 90,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000533 2 X 2 X 1 11,0 50,0 144,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000584 4 X 2 X 1 12,3 92,0 190,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000585 8 X 2 X 1 15,5 178,0 308,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000588 12 X 2 X 1 18,0 265,0 425,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000589 16 X 2 X 1 22,1 363,0 540,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000592 24 X 2 X 1 24,4 528,0 757,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000106 1 X 2 X 1,3 8,6 34,0 101,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000112 2 X 2 X 1,3 12,0 60,0 169,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000117 4 X 2 X 1,3 13,3 114,0 237,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000124 8 X 2 X 1,3 17,1 218,0 390,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000131 12 X 2 X 1,3 20,0 322,0 539,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000137 16 X 2 X 1,3 22,6 426,0 690,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000141 24 X 2 X 1,3 27,2 684,0 965,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003831 1 X 2 X 1,5 9,0 39,0 103,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003832 2 X 2 X 1,5 12,7 72,0 173,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003835 4 X 2 X 1,5 14,0 135,0 273,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003836 8 X 2 X 1,5 18,2 264,0 450,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003839 12 X 2 X 1,5 21,4 392,0 622,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003840 16 X 2 X 1,5 24,5 525,0 797,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003843 24 X 2 X 1,5 29,1 781,0 1.113,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2003844 1 X 3 X 0,5 7,5 23,0 73,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
2000108 1 X 3 X 1,3 8,9 50,0 110,0 blue V2: INDUCOM RE-2X(ST)Yv-FL - blau / blue
