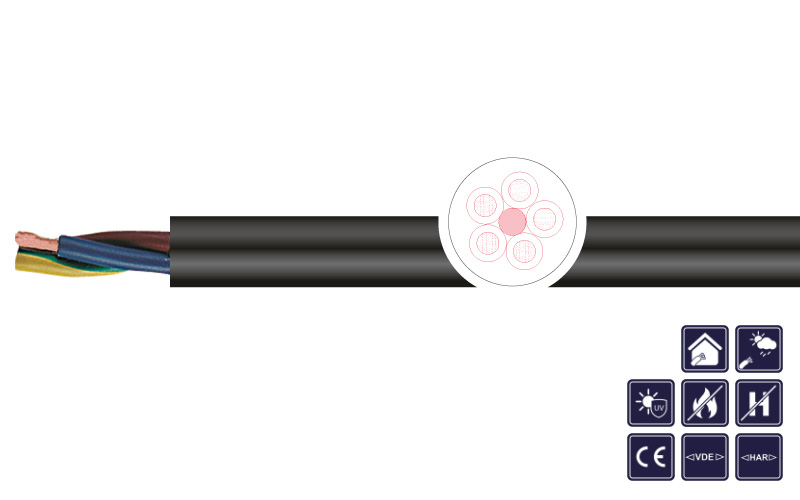

Use of cable

harmonized heat and coldness resistant power, control and connecting cable in electrical facilities, for fixed laying and flexible applications without tensile stress and without defined cable routing. Suitable for use in dry, humid and wet rooms and outdoor use, no laying underground.

Special features

  • approved for conductor temperature class "H" up to +180 °C
  • no flame conduction in case of fire, insulation integrity and low smoke density
  • silicone is resistant to ozone, oxygen, sea water and weather-proofed
  • hydrolisis and UV-resistant / HAR approval for Europe
  • EWKF-version: initial tear, tear growth & notch resistant
  • above +100 °C and with exclusion of air, the mechanical properties of silicone cables
    will be reduced early, adequate ventilation should be ensured

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Copper strand tinned
Conductor class: Acc. to IEC 60228 cl. 5
Core insulation: Silicone resp. silicone EWKF based
Core identification: Acc. to DIN VDE 0293-308 coloured cores
Stranding: Stranded in layers
Outer sheath: Silicone resp. silicone EWKF-based
Sheath colour: Black
Rated voltage: Uo/U: 300/500 V
Testing voltage: 2 kV
Conductor resistance: At +20 °C acc. to IEC 60228 cl. 5
Insulation resistance: Min. 2,0 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, see Technical Guidelines
Min. bending radius fixed: 4 x d
Min. bending radius moved: 15 x d
Operat. temp. fixed min/max: -50 °C / +180 °C (with adequate aeration)
Halogen free: Halogen-free acc. to IEC 60754-1
Corrodibility: Acc. to IEC 60754-2
Burning behavior: Self-extinguishing and flame-retardant acc. to IEC 60332-1-2
Approvals: EN 50525-2-83 (H05SS-F)

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
2500293 2 X 0,75 6,4 14,4 54,0 black V1: H05SS-F - schwarz / black
2500739 3 G 0,75 7,0 21,6 67,0 black V1: H05SS-F - schwarz / black
2550029 4 G 0,75 7,6 28,8 87,0 black V1: H05SS-F - schwarz / black
2500742 5 G 0,75 8,5 36,0 105,0 black V1: H05SS-F - schwarz / black
2500734 2 X 1 6,8 19,2 63,0 black V1: H05SS-F - schwarz / black
2500678 3 G 1 7,2 28,8 81,0 black V1: H05SS-F - schwarz / black
2500744 4 G 1 7,9 38,4 98,0 black V1: H05SS-F - schwarz / black
2500745 5 G 1 8,8 48,0 121,0 black V1: H05SS-F - schwarz / black
2500735 2 X 1,5 8,4 28,8 84,0 black V1: H05SS-F - schwarz / black
2500043 3 G 1,5 8,9 43,2 103,0 black V1: H05SS-F - schwarz / black
2501308 4 G 1,5 9,9 57,6 128,0 black V1: H05SS-F - schwarz / black
2500539 5 G 1,5 10,9 72,0 154,0 black V1: H05SS-F - schwarz / black
2500738 2 X 2,5 9,8 48,0 141,0 black V1: H05SS-F - schwarz / black
2502434 3 G 2,5 10,4 72,0 154,0 black V1: H05SS-F - schwarz / black
2501234 4 G 2,5 11,6 96,0 195,0 black V1: H05SS-F - schwarz / black
2500748 5 G 2,5 12,9 120,0 241,0 black V1: H05SS-F - schwarz / black
2500749 3 G 4 12,3 115,2 239,0 black V1: H05SS-F - schwarz / black
2501290 4 G 4 13,7 153,6 312,0 black V1: H05SS-F - schwarz / black
2500751 3 G 6 14,0 172,8 345,0 black V1: H05SS-F - schwarz / black
2500754 4 G 6 15,6 230,4 451,0 black V1: H05SS-F - schwarz / black
2500732 2 X 0,75 6,4 14,4 54,0 black V2: H05SS-F EWKF schwarz/black
2500042 3 G 0,75 7,0 21,6 67,0 black V2: H05SS-F EWKF schwarz/black
2500740 4 G 0,75 7,6 28,8 87,0 black V2: H05SS-F EWKF schwarz/black
2500741 5 G 0,75 8,5 36,0 105,0 black V2: H05SS-F EWKF schwarz/black
2500733 2 X 1 6,8 19,2 63,0 black V2: H05SS-F EWKF schwarz/black
2500743 3 G 1 7,2 28,8 81,0 black V2: H05SS-F EWKF schwarz/black
2500574 4 G 1 7,9 38,4 98,0 black V2: H05SS-F EWKF schwarz/black
2500746 5 G 1 8,8 48,0 121,0 black V2: H05SS-F EWKF schwarz/black
2500736 2 X 1,5 8,4 28,8 84,0 black V2: H05SS-F EWKF schwarz/black
2501327 3 G 1,5 8,9 43,2 103,0 black V2: H05SS-F EWKF schwarz/black
2500046 4 G 1,5 9,9 57,6 128,0 black V2: H05SS-F EWKF schwarz/black
2500747 5 G 1,5 10,9 72,0 154,0 black V2: H05SS-F EWKF schwarz/black
2500737 2 X 2,5 9,8 48,0 141,0 black V2: H05SS-F EWKF schwarz/black
2500044 3 G 2,5 10,4 72,0 154,0 black V2: H05SS-F EWKF schwarz/black
2500047 4 G 2,5 11,6 96,0 195,0 black V2: H05SS-F EWKF schwarz/black
2500048 5 G 2,5 12,9 120,0 241,0 black V2: H05SS-F EWKF schwarz/black
2500045 3 G 4 12,3 115,2 239,0 black V2: H05SS-F EWKF schwarz/black
2500750 4 G 4 13,7 153,6 312,0 black V2: H05SS-F EWKF schwarz/black
2500752 3 G 6 14,0 172,8 345,0 black V2: H05SS-F EWKF schwarz/black
2500753 4 G 6 15,6 230,4 451,0 black V2: H05SS-F EWKF schwarz/black
