Use of cable

as power, control and connecting cable in electrical systems and hand-held power tools, for fixed installation and flexible applications with free movement without tensile stress and without forced routing. Suitable for use in dry, humid and wet rooms. Outdoor use within the temperature range, but no laying underground.

Special features

  • increased oil-resistant special two-layer outer sheath, resistant to acids, alkalis, solvents, hydrolysis, microbes, fats, etc.
  • UV-resistant according to EN ISO 4892-2-2006, method A (colour change permitted)
  • Ozone-resistant acc. to EN 50396 method B
  • increased abrasion and cut resistance, notch-resistant, tear-resistant
  • integrated wear indicator - damage to the grey outer jacket is visible through the black inner jacket underneath.
  • more safety and efficiency in industrial and manual stripping

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • LABS-/silicone-free (during production)
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Bare copper strand
Conductor class: Acc. to IEC 60228 cl. 5
Core insulation: PVC
Core identification: Acc. to DIN VDE 0293 black cores with white numerals, G: with GNYE
Stranding: Stranded in layers

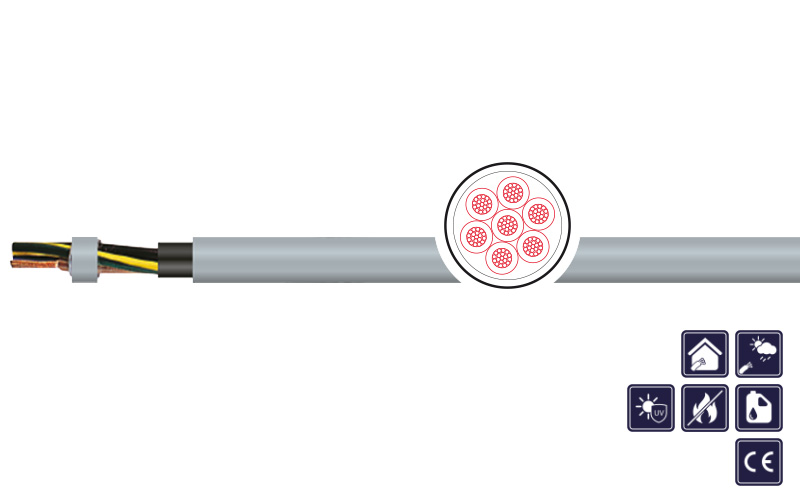

Outer sheath: YPUR - two-layer jacket
Outer sheath construction: PVC functional layer, black, crotches filled extruded under PUR outer jacket
Sheath colour: Grey RAL 7001
Rated voltage: Uo/U: 300/500 V
Testing voltage: 4 kV
Conductor resistance: Acc. to IEC 60228 cl. 5
Insulation resistance: Min. 20 MΩ x km
Current-carrying-capacity: Acc. to. DIN VDE, see Technical Guidelines
Min. bending radius fixed: 4 x d
Min. bending radius moved: 12,5 x d
Operat. temp. fixed min/max: -40 °C / +80 °C
Operat. temp. moved min/max: -15 °C / +70 °C
Temp. at conductor: +70 °C in operation; +150 °C in case of short-circuit
Burning behavior: Self-extinguishing and flame-retardant acc.to IEC 60332-1
Resistant to oil: Acc.to EN 50363-10-2 & MUD res. acc. to IEC61892-4 Annex D
Standard: Similar to EN 50525-2-51

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1005201 2 X 0,5 4,8 9,6 32,0 grey V1: KAWEFLEX CONTROL YPUR
1005202 3 G 0,5 5,1 14,4 39,0 grey V1: KAWEFLEX CONTROL YPUR
1005203 3 X 0,5 5,1 14,4 39,0 grey V1: KAWEFLEX CONTROL YPUR
1005204 4 G 0,5 5,5 19,2 49,0 grey V1: KAWEFLEX CONTROL YPUR
1005205 4 X 0,5 5,5 19,2 49,0 grey V1: KAWEFLEX CONTROL YPUR
1005206 5 G 0,5 6,3 24,0 59,0 grey V1: KAWEFLEX CONTROL YPUR
1005207 5 X 0,5 6,3 24,0 59,0 grey V1: KAWEFLEX CONTROL YPUR
1005208 7 G 0,5 6,8 33,6 73,0 grey V1: KAWEFLEX CONTROL YPUR
1005209 7 X 0,5 6,8 33,6 73,0 grey V1: KAWEFLEX CONTROL YPUR
1005210 10 G 0,5 8,6 48,0 116,0 grey V1: KAWEFLEX CONTROL YPUR
1005211 12 G 0,5 9,1 57,6 129,0 grey V1: KAWEFLEX CONTROL YPUR
1005212 18 G 0,5 10,8 86,4 184,0 grey V1: KAWEFLEX CONTROL YPUR
1005213 25 G 0,5 12,5 120,0 256,0 grey V1: KAWEFLEX CONTROL YPUR
1005214 2 X 0,75 5,2 14,4 42,0 grey V1: KAWEFLEX CONTROL YPUR
1005215 3 G 0,75 5,5 21,6 51,0 grey V1: KAWEFLEX CONTROL YPUR
1005216 3 X 0,75 5,5 21,6 51,0 grey V1: KAWEFLEX CONTROL YPUR
1005217 4 G 0,75 6,2 28,8 62,0 grey V1: KAWEFLEX CONTROL YPUR
1005218 4 X 0,75 6,2 28,8 62,0 grey V1: KAWEFLEX CONTROL YPUR
1005219 5 G 0,75 6,8 36,0 75,0 grey V1: KAWEFLEX CONTROL YPUR
1005220 5 X 0,75 6,8 36,0 75,0 grey V1: KAWEFLEX CONTROL YPUR
1005221 7 G 0,75 7,6 50,4 95,0 grey V1: KAWEFLEX CONTROL YPUR
1005222 7 X 0,75 7,6 50,4 95,0 grey V1: KAWEFLEX CONTROL YPUR
1005223 10 G 0,75 9,6 72,0 153,0 grey V1: KAWEFLEX CONTROL YPUR
1005224 12 G 0,75 9,9 86,4 170,0 grey V1: KAWEFLEX CONTROL YPUR
1005225 18 G 0,75 12,0 129,6 245,0 grey V1: KAWEFLEX CONTROL YPUR
1005226 25 G 0,75 13,9 180,0 340,0 grey V1: KAWEFLEX CONTROL YPUR
1005227 2 X 1 5,5 19,2 49,0 grey V1: KAWEFLEX CONTROL YPUR
1005228 3 G 1 6,1 28,8 60,0 grey V1: KAWEFLEX CONTROL YPUR
1005229 3 X 1 6,1 28,8 60,0 grey V1: KAWEFLEX CONTROL YPUR
1005230 4 G 1 6,6 38,4 74,0 grey V1: KAWEFLEX CONTROL YPUR
1005231 4 X 1 6,6 38,4 74,0 grey V1: KAWEFLEX CONTROL YPUR
1005232 5 G 1 7,2 48,0 90,0 grey V1: KAWEFLEX CONTROL YPUR
1005233 5 X 1 7,2 48,0 90,0 grey V1: KAWEFLEX CONTROL YPUR
1005234 7 G 1 8,0 67,2 118,0 grey V1: KAWEFLEX CONTROL YPUR
1005235 7 X 1 8,0 67,2 118,0 grey V1: KAWEFLEX CONTROL YPUR
1005236 10 G 1 10,4 96,0 184,0 grey V1: KAWEFLEX CONTROL YPUR
1005237 12 G 1 10,7 115,0 204,0 grey V1: KAWEFLEX CONTROL YPUR
1005238 18 G 1 12,7 172,8 303,0 grey V1: KAWEFLEX CONTROL YPUR
1005239 25 G 1 14,9 240,0 412,0 grey V1: KAWEFLEX CONTROL YPUR
1005240 2 X 1,5 6,3 28,8 64,0 grey V1: KAWEFLEX CONTROL YPUR
1005241 3 G 1,5 6,7 43,2 81,0 grey V1: KAWEFLEX CONTROL YPUR
1005242 3 X 1,5 6,7 43,2 81,0 grey V1: KAWEFLEX CONTROL YPUR
1005243 4 G 1,5 7,5 58,0 99,0 grey V1: KAWEFLEX CONTROL YPUR
1005244 4 X 1,5 7,5 58,0 99,0 grey V1: KAWEFLEX CONTROL YPUR
1005245 5 G 1,5 8,2 72,0 125,0 grey V1: KAWEFLEX CONTROL YPUR
1005246 5 X 1,5 8,2 72,0 125,0 grey V1: KAWEFLEX CONTROL YPUR
1005247 7 G 1,5 9,1 100,8 161,0 grey V1: KAWEFLEX CONTROL YPUR
1005248 7 X 1,5 9,1 100,8 161,0 grey V1: KAWEFLEX CONTROL YPUR
1005249 12 G 1,5 12,1 172,8 286,0 grey V1: KAWEFLEX CONTROL YPUR
1005250 18 G 1,5 14,4 259,2 419,0 grey V1: KAWEFLEX CONTROL YPUR
1005251 25 G 1,5 16,8 360,0 580,0 grey V1: KAWEFLEX CONTROL YPUR
1005252 3 G 2,5 8,2 72,0 125,0 grey V1: KAWEFLEX CONTROL YPUR
1005253 4 G 2,5 9,1 96,0 158,0 grey V1: KAWEFLEX CONTROL YPUR
1005254 5 G 2,5 10,0 120,0 198,0 grey V1: KAWEFLEX CONTROL YPUR
1005255 7 G 2,5 11,1 168,0 259,0 grey V1: KAWEFLEX CONTROL YPUR
1005256 12 G 2,5 15,0 288,0 454,0 grey V1: KAWEFLEX CONTROL YPUR
1005257 3 G 4 9,7 115,2 188,0 grey V1: KAWEFLEX CONTROL YPUR
1005258 4 G 4 10,9 153,6 241,0 grey V1: KAWEFLEX CONTROL YPUR
1005259 5 G 4 12,1 192,0 302,0 grey V1: KAWEFLEX CONTROL YPUR
1005260 7 G 4 13,4 268,8 394,0 grey V1: KAWEFLEX CONTROL YPUR
1005261 4 G 6 12,8 230,4 356,0 grey V1: KAWEFLEX CONTROL YPUR
1005262 5 G 6 14,3 288,0 443,0 grey V1: KAWEFLEX CONTROL YPUR
1005263 7 G 6 15,9 403,2 579,0 grey V1: KAWEFLEX CONTROL YPUR
1005264 4 G 10 16,3 384,0 571,0 grey V1: KAWEFLEX CONTROL YPUR
1005265 5 G 10 18,2 480,0 714,0 grey V1: KAWEFLEX CONTROL YPUR
1005266 7 G 10 20,0 672,0 935,0 grey V1: KAWEFLEX CONTROL YPUR
1005267 4 G 16 18,8 614,4 843,0 grey V1: KAWEFLEX CONTROL YPUR
